套筒式管道膨脹節是管道系統中用于補償熱脹冷縮的核心組件，其設計融合了高強度材料和創新結構，適用于復雜工況下的長期穩定運行。以下是綜合多源信息的結構化產品介紹：

        一、結構原理與核心部件

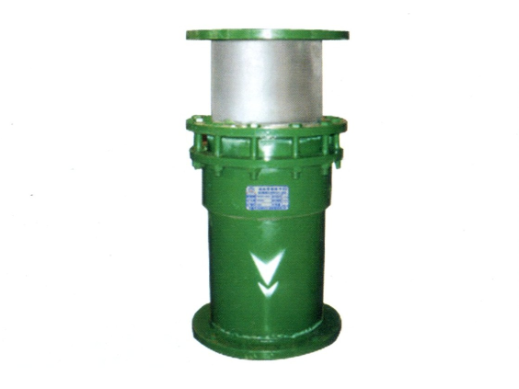

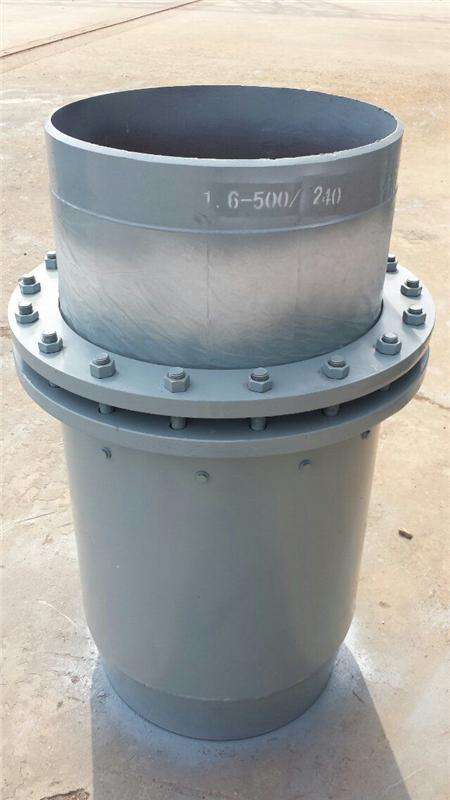

1. 基礎結構
   由芯管（滑動套筒）、外套筒、密封系統（柔性石墨環/聚四氟乙烯盤根）及防拉斷裝置組成。通過內外套筒的軸向滑移吸收管道變形量，補償量可達普通補償器的2倍。

2. 密封技術
   采用柔性石墨環或復合密封材料，摩擦系數低至0.04~0.10，兼具抗氧化性和自潤滑性，可承受600℃高溫介質。密封失效時可通過緊固法蘭或疊加密封環恢復性能，無需整體更換。

        二、技術參數與性能優勢

        三、產品類型與適用場景

1. 功能分類

• 單向型：定向補償軸向位移，適用于直線管道；

• 雙向型：兩端套筒自由滑動，雙向補償量提升30%以上，適合介質流向多變的復雜管線；

• 直埋型：無需設置維修井，直接埋地安裝，降低綜合造價20%~40%。

2. 行業應用

• 熱力管網：吸收蒸汽管道熱位移，配套三偏心密封蝶閥使用；

• 石油化工：補償含氯離子、鹽溶液的腐蝕性介質管道變形；

• 市政工程：直埋式設計適用于地下給排水、供熱管網。

        四、對比傳統膨脹節的優勢

1. 抗壓能力：相比波紋管膨脹節，套筒式承壓能力提升3倍以上，更適合高壓系統；

2. 維護成本：無需整體更換，局部維護可節約60%維修費用；

3. 空間適應性：緊湊結構節省安裝空間，尤其適合管廊密集區域。

        五、選型與安裝要點

• 選型依據：需提供介質參數（溫度、壓力、腐蝕性）、補償量、連接方式（法蘭/焊接）及安裝環境（架空/直埋）；

• 安裝規范：內襯筒方向需與介質流向一致，冷緊預變形需在專業指導下操作，禁止強行扭轉補償器。

        通過多維度性能優化，套筒式管道膨脹節已成為高溫高壓、腐蝕性環境下的首選補償方案，相關技術標準可參考《GB/T 12777-2019 金屬波紋管膨脹節通用技術條件》。
