1. 產品定義與結構

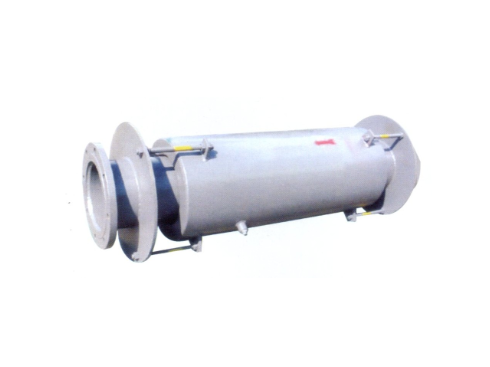

        外壓?jiǎn)问捷S向型膨脹節是一種專門設計用于吸收管道系統中因溫度變化或機械振動引起的軸向位移的補償裝置。其核心結構包括：

• 波紋管：由不銹鋼（如304、316L）制成，通過多波設計實現彈性伸縮，是吸收位移的核心部件。

• 外筒與內筒：外筒承受介質的外部壓力，內筒（導流筒）引導流體并保護波紋管免受沖刷。

• 限位裝置：如導向環和限位桿，用于限制徑向位移，確保波紋管僅沿軸向運動。

• 連接部件：采用法蘭或焊接接口，與管道系統無縫對接。

        2. 工作原理

        波紋管在外部壓力作用下工作，通過軸向壓縮或拉伸吸收管道的熱脹冷縮變形。由于外壓設計，波紋管不會發生柱狀失穩，因此可支持更大的補償量（相比內壓式）。

        3. 核心特點

• 高補償能力：多波結構設計可吸收大范圍軸向位移，適用于長距離管道。

• 抗壓抗彎性：外筒結構增強整體抗壓強度，導向環防止徑向變形，提升穩定性。

• 密封性能：采用多層波紋管或特殊密封材料（如聚四氟乙烯），適用于高壓、腐蝕性介質環境。

• 低維護成本：標準化設計簡化安裝，排污閥設計可排除冷凝水，減少維護頻率。

        4. 應用場景

• 供熱系統：補償蒸汽或熱水管道的熱位移，防止應力集中。

• 化工與石油：適用于腐蝕性介質（如酸、堿）或高壓油氣管道。

• 電力與冶金：用于鍋爐煙道、冷卻水系統，耐受高溫（-196℃~600℃）。

• 直埋管道：外壓式設計適合地溝或直埋敷設，需配合檢查井使用。

        5. 安裝與維護要點

• 對中與支撐：確保管道軸線對齊，安裝導向支架分散外部載荷，避免偏心應力。

• 限位調整：根據設計補償量設置限位桿，防止超范圍伸縮導致結構損壞。

• 壓力測試：安裝后需進行密封性測試，檢查法蘭或焊縫是否泄漏。

• 定期檢查：監測波紋管腐蝕、疲勞裂紋，及時更換老化部件。

        6. 型號與標準

• 常見型號：WZ型（外壓?jiǎn)问捷S向型）、YXWA型（帶抗彎套筒）等。

• 執行標準：符合GB/T12777《金屬波紋管膨脹節通用技術條件》。

        7. 優勢對比

更多技術參數與定制需求可參考。
