补偿器是一种常用的管道补偿设备，主要用于吸收管道因热胀冷缩产生的轴向位移，特别适用于热水、蒸汽和油脂类介质的管道系统。下面是套筒补偿器的基本结构和工作原理的图解说明：

    结构组成

    套筒补偿器主要由以下几个部分组成：

1. 外套管（Outer Tube）：通常是一个固定的外部管件，提供结构支撑和保护内部组件。

2. 内套管（Inner Tube）：可以在外套管内滑动的内部管件，用于实现轴向位移。

3. 密封填料（Packing）：位于外套管和内套管之间的密封材料，通常是柔性石墨或其他适合高温环境的材料，用于防止介质泄漏。

4. 压盖（Gland）：用于紧固密封填料，保持其紧密度，防止泄漏。

5. 限位装置（Limiting Device）：确保内套管不会过度移动，防止损坏补偿器。

6. 连接法兰（Flanges）：用于将补偿器连接到管道系统上的法兰接口。

    工作原理

当管道因热胀冷缩产生位移时，内套管在外套管内沿轴向滑动，通过密封填料的压缩和松弛来适应位移，从而吸收管道的热膨胀或收缩。限位装置保证内套管的移动在安全范围内，避免过度位移造成损坏。

    密封原理

密封填料的自压式密封原理使得套筒补偿器即使在高压和高温环境下也能保持良好的密封性能。密封填料的材质选择至关重要，需要具备良好的耐温性、密封性和自润滑性，以减少摩擦和磨损，保证长期稳定的密封效果。

    维护

    套筒补偿器的维护主要包括定期检查密封填料的磨损情况，必要时进行调整或更换，以确保密封性能。此外，检查限位装置的有效性，防止因过度位移造成的损害。

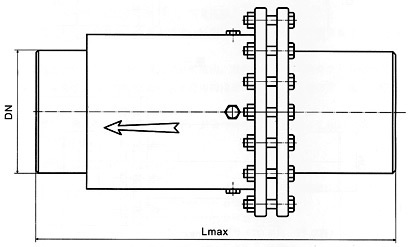

    图解
